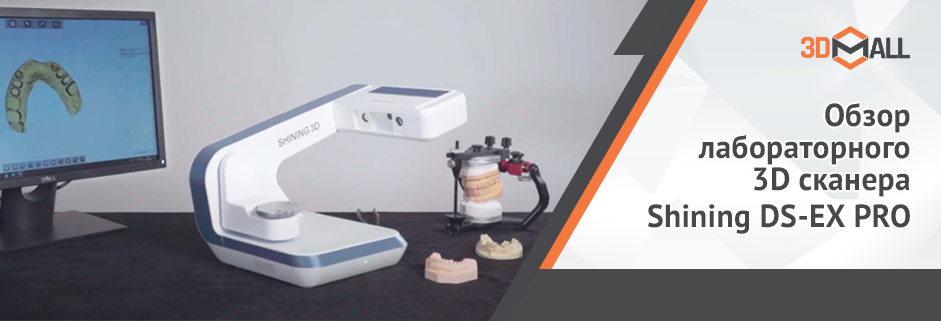

Обзор 3D сканера Shining DS-EX PRO

Бренд Shining 3D, который выпустил популярный стоматологический 3Д сканер DS-EX, представил обновленную модель Autoscan DS-EX PRO. В данном материале мы проведем обзор, чтобы вы могли принять решение о том, стоит ли приобретать модель и насколько она будет удобной для вас.

Autoscan DS-EX PRO: обзор лабораторного 3Д сканера

Для начала отметим, что DS-EX PRO представляет собой узкоспециализированное оборудование, которое предназначено для решения задач в стоматологической сфере. Оборудование ориентировано на применение в условиях стоматологических кабинетов, клиник и лабораторий. Кроме того данное оборудование можно использовать в профессиональных учебных заведениях.

Назначение устройства – это 3Д сканирование:

• моделей зубов;
• моделей челюстей;
• слепков;
• протезов;
• имплантатов и т.д.

Комплектация Autoscan DS-EX PRO

Устройство поставляется полностью готовым к работе, причем в комплектации есть все необходимое для сканирования по любому протоколу. Итак, в комплект поставки включено:

• подставки для работы в артикуляторе;
• плашки для работы с моделями сборного и разборного типа;
• калибровочная панель;
• набор кабелей;
• пара держателей, предназначенных для моделей из гипса;
• специальный софт с персональным ключом;
• салфетка для оптики;
• технический пластилин;
• шестигранник.

Специальный пластилин, что идет в комплекте, служит для закрепления моделей на подставках. Такие мелочи обеспечивают удобную работу, не отвлекаясь на ненужное.

Платформа для закрепления моделей из гипса оснащена удобным пружинным механизмом. Это обеспечивает легкую и простую фиксацию модели. Пружину просто оттягивают, модель устанавливают и фиксируют. Никаких сложных движений, винтов, болтов, засоряющихся гипсовыми частичками и выходящих из-за этого из строя.

Комплект поставки DS-EX PRO включает пару подставок для сканирования моделей:

• со статичной фиксацией прикуса сбоку;
• с фиксацией по всем сторонам для динамичного сканирования.

Второй вариант позволяет максимально точно перенести модель в виртуальный артикулятор.

Еще два алгоритма предусмотрено для 3Д сканирования данным оборудованием. Они позволяют осуществить сопоставление моделей руками. Для этого можно соединить модели, установить их на столик, выбрав Quick Bite Scan. 3Д сканер не будет вращать съемочный узел, а просто будет сканировать модели в прикусе. Еще один алгоритм предусматривает возможность фиксации моделей при помощи резинки. Есть специальная подставка, на которой выполнены три выступа, посредством них фиксируется резинка.

Multi-die – это платформы, которые представляют собой держатели, ориентированные на сканирование штампиков и разборных моделей. Предусмотрен держатель для 3Д сканирования слепков.

Еще одни держатель называется All in One. Эта удобная штука пригодится тем, кто использует в своей работе секторальные модели. Данный держатель позволяет всего в два этапа сканировать модели со штампиками и антагонистами. Как это работает? К примеру, требуется отсканировать в стандартном протоколе одну челюсть, штампики на челюсти, а затем антагонисты и штампики и, наконец, прикус. Протокол All in One позволяет отсканировать все части и штампики всего в один подход, а второй потребуется для сканирования прикуса. При этом софт самостоятельно сопоставит челюсти и по своим местам расставит все штампики.

DS-EX PRO в комплектации имеет еще ряд функциональных и удобных приспособлений:

• допподставка для фиксации моделей, которые были загипсованы в артикуляторах с системой Split-Cast;
• переходник, чтобы можно было работать с низкими моделями;
• подставка из металла для сканирования криво отлитых моделей.

Технические характеристики DS-EX PRO

DS-EX PRO обладает точностью сканирования до 10 микрон. Изделие закрепляют на платформе, которая вращается в двух осях. В результате камеры фиксируют модель со всех сторон. Съемочный узел закреплен так, что обеспечивает третью ось вращения. Таким образом, разработчикам удалось по-максимуму расширить углы обзора, захватив все сложные детали геометрии моделей (мелкий изгиб, зазор и т.п.), в том числе и неразборных.

Данное оборудование характеризуется компактностью. Вес устройства составляет 5кг. Конструкция модели открытого типа, что позволяет разместить артикулятор любого типа.

PRO-версия DS-EX в своем арсенале имеет две камеры разрешением 1,3Мп. Многим это покажется недостаточным, однако для сканирования решающую роль будет играть не разрешение камеры. Мегапиксели оказывают влияние на плотность триангуляционной сетки. А строительством и рендерингом занимаются специальные алгоритмы. Из этих деталей и формируется сетка. Таким образом, оснащение будет создавать условия для того, чтобы получился хороший скан, но формировать его будет ПО, которое и сделает полученный скан пригодным для дальнейшей работы.

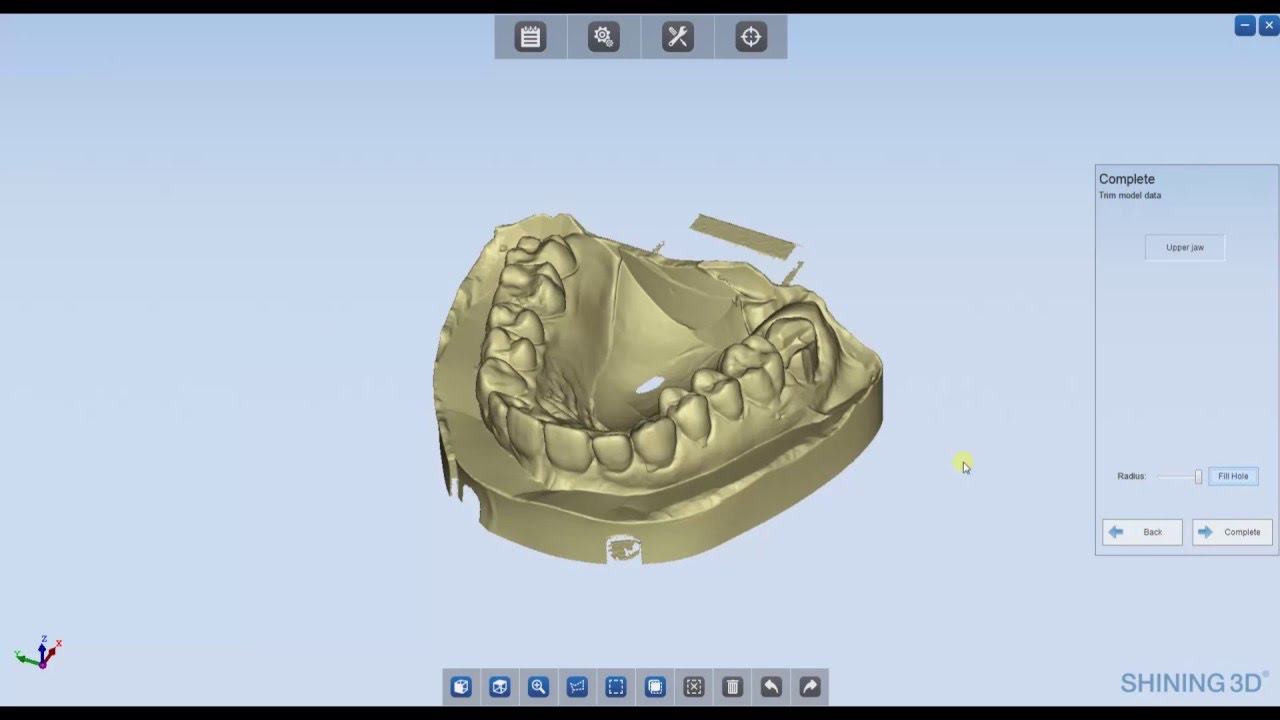

Софт 3D сканера

Как известно, ряд 3Д сканеров сохраняют сканы в собственных форматах, и лишь потом переводят их в STL-формат. В результате конвертации данных неизбежны утраты и, соответственно, снижение качества. Софт Autoscan DS-EX PRO имеет в этом смысле одно достоинство, ибо он целиком и полностью интегрирован в Exocad. Это позволяет при конвертации не терять ни данных, ни качества. Это значит, что модель обладает одним важным преимуществом – сканирование, калибровка и хранение базы данных возможно непосредственно в Exocad.

Вместе с тем если вы осуществляете моделирование в иной программной среде или вам требуется только 3Д сканирование, то можно воспользоваться встроенным программным обеспечением Autoscan. ПО полностью русифицировано и понятно в эксплуатации, предлагает различные пользовательские интерфейсы, в том числе:

• аналог заказ-наряда Exocad, что удобно для лабораторий;
• упрощенное сканирование, используемое для слепочных ложек или простых моделей, что может быть удобным для различных стоматологических клиник.

Программа Dental Scan выбирает оптимальный протокол сканирования, ориентируясь на работу, которая будет осуществляться впоследствии. Это значит, что если далее планируется многоэтапная и сложная работа, то крайне важно правильно заполнить заказ-наряд.

На одну челюсть стандартно уходит 12 секунд, то есть сканирование можно сказать практически моментальное. Отметим, что для получения хороших сканов моделей этого в большинстве случаев предостаточно.

Если же по каким-то причинам есть пробелы, то для их устранения есть два варианта:

• Функция интеллектуального сканирования – этот способ предусматривает отметку неотсканированных мест при помощи виртуального маркера, в дальнейшем 3Д сканер сам поймет, что нужно сделать, чтобы заполнить сканы, рассчитает оптимальный угол съемки и осуществит ее.
• Второй метод – ручной поворот виртуальной модели в нужную проекцию и дополнительное сканирование.

Предусмотрена еще весьма занимательная функция – автоперенос динамической окклюзии в виртуальный артикулятор Exocad. Обычно сканеры просто перемещают сохраненное окклюзионное соотношение в Exocad. Далее непосредственно в модуле виртуального артикулятора осуществляется ручная подгонка положения. С DS-EX PRO этого не требуется, так как он переносит соотношение автоматически и с высочайшей точностью.

Последний релиз Dental Scan содержит возможность так называемого сканирования в свободном режиме или FREE SCAN. Эта функция весьма полезна, поскольку позволяет легко и быстро сканировать отредактированный доктором съемный протез или мокап.

Если вы не занимаетесь самостоятельным моделированием, то DS-EX PRO имеет дополнительные функции в своей программе. К примеру, можно выделить линию препарирования, выделить угол введения коронки. Информация будет отправляться в фрезерный центр вместе с соответствующими комментариями. Еще одна функция позволяет закрывать полости и отверстия. К примеру, у вас есть индивидуальный абатмент и требуется коронка или мост без винтовой фиксации.

Разработчики регулярно обновляют программное обеспечение. Происходит это раз в два-три месяца. Каждый релиз радует новыми инструментами, функционалом, а сам интерфейс программной среды становится еще более удобным. При этом для обновления не нужна постоянная доплата.
