3D сканер ScanTech TrackScan P42

3D сканер ScanTech TrackScan P42

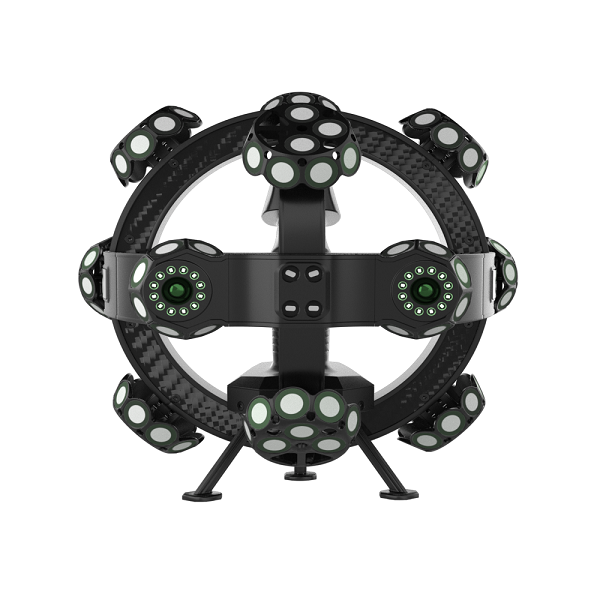

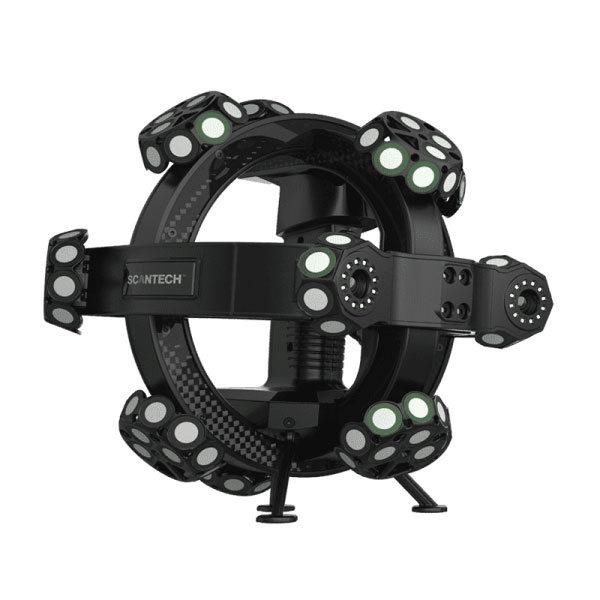

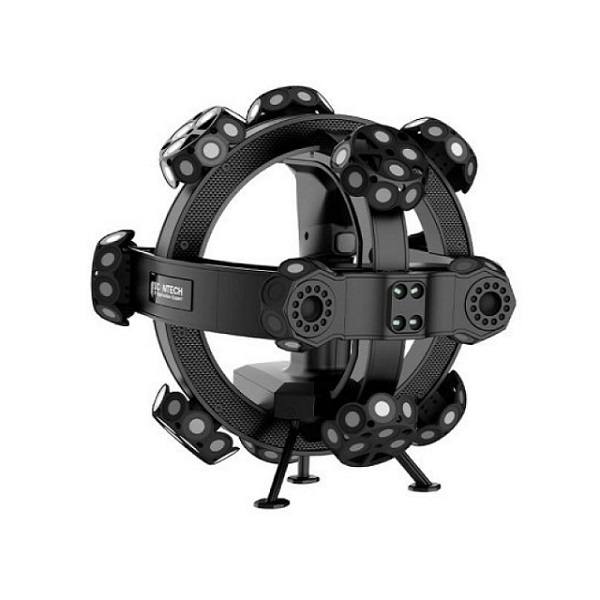

3D сканер ScanTech TrackScan P42 – это инновационная 3D система сканирования, основанная на оптическом трекере E-Track и лазерном сканере. Это универсальное решение для реверс-инжиниринга, промышленного контроля качества и измерений высокой точности.

Основные преимущества

✅ Высокая точность сканирования – до 25 мкм, что позволяет получать детализированные 3D-модели.
✅ Быстродействие – 1 900 000 измерений в секунду для оперативного сканирования.
✅ Гибкость в работе – несколько режимов сканирования для разных типов поверхностей.
✅ Большая область захвата – 310×350 мм, что подходит для средних и крупных объектов.
✅ II класс безопасности лазера – безопасен для зрения оператора.

Технологии и функциональные возможности

📌 Многорежимное лазерное сканирование

• 17 лазерных крестовин – для быстрого сканирования крупных объектов.
• 7 параллельных синих лазерных лучей – для сканирования в высоком разрешении (20 мкм).
• Дополнительная лазерная линия – для точного измерения отверстий и пазов.

📌 Интеграция с координатно-измерительной машиной T-Probe

• Позволяет получать данные с метрологической точностью.
• Работает с объектами сложной формы и рельефными поверхностями.

📌 Оптический трекер E-Track

• Автоматически определяет положение сканера и повышает точность измерений.
• Исключает необходимость в маркерах и дополнительной калибровке.

Автоматизация и интеграция

🔹 Поддержка работы с роботами-манипуляторами – возможность автоматизировать процесс сканирования.
🔹 Идеально подходит для потокового контроля качества – круглосуточная работа 24/7 без потери точности.
🔹 Исключает влияние человеческого фактора, минимизируя вероятность ошибок при измерениях.

Применение ScanTech TrackScan P42

🏭 Промышленный контроль качества – быстрая проверка соответствия деталей стандартам.
🛠 Реверс-инжиниринг – создание точных 3D-моделей существующих объектов.
🚗 Автомобилестроение и машиностроение – анализ геометрии сложных конструкций.
✈️ Аэрокосмическая и судостроительная отрасль – контроль деталей крупных габаритов.

Технические характеристики

📏 Точность измерений: до 25 мкм
⏩ Скорость сканирования: 1 900 000 измерений/с
📦 Область захвата: 310×350 мм
🖥 Интеграция: E-Track, T-Probe, роботы-манипуляторы
🔍 Тип лазера: синий лазер (II класс безопасности)
