3D сканер стоп STT Rubra

3D сканер стоп STT Rubra

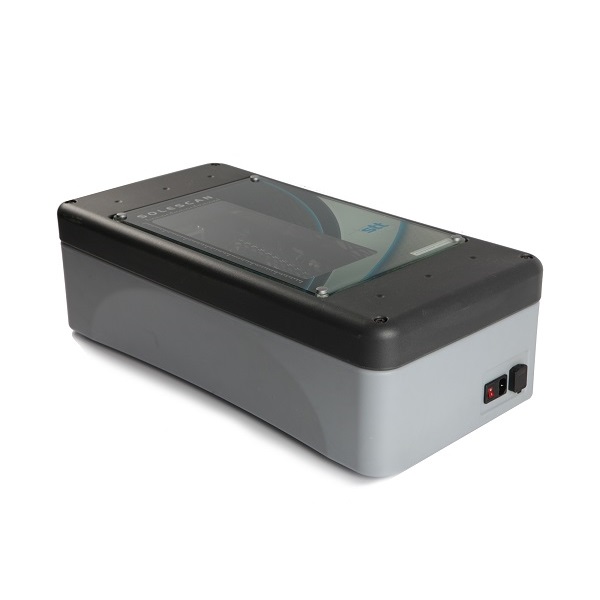

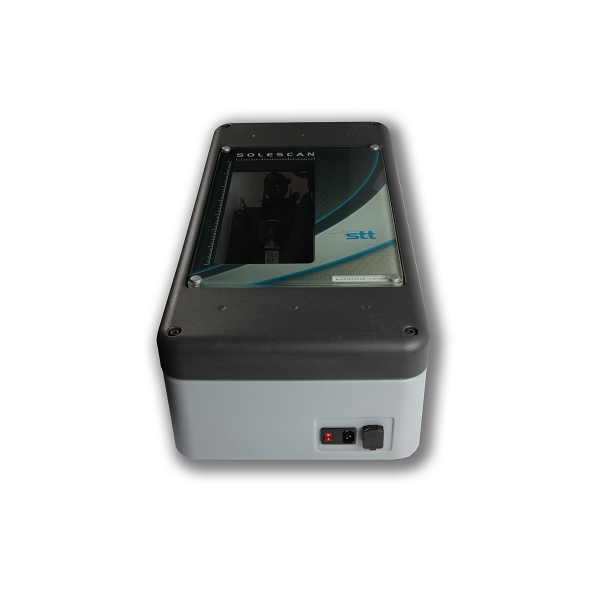

3D сканер стоп STT Rubra представляет собой быструю и легкую систему использования для получения трехмерной формы стопы. Получение 3D данных основано на технологии лазерной триангуляции, которая применяет для этого мобильную систему из 2-ух камер и одного лазера; последний – лазер класса II и совершенно безопасен для человеческого глаза. Программное обеспечение является простым и интуитивно понятным для пользователя. Процесс получения данных автоматизирован: располагаете ногу на платформе, начинается сканирование и данные получаются автоматически. Конечным результатом является 3D-модель, являющейся копией реальной стопы.

Общие сведения:

Solescan Rubra включает устройство сканирования, необходимые провода и устройство для калибровки (только для использования в чрезвычайном случае).

Кроме того, необходимое программное обеспечение для получения данных (именуемое по названию сканера Solescan Rubra). ПО включает в себя следующие функции:

• Сглаживание полученной сетки.
• Усечение полученной сетки.
• Возможность получения фотографии стопы.
• Экспорт результата в форматы STL/OBJ

Эксплуатация устройства:

Калибровка: Сканер уже откалиброван, так сказать, готов к использованию. Не требуются новые калибровки, за исключением случаев экстремального перемещения, ударов итд. Для этих отдельных случаев применяется простой метод калибровки, который может осуществить любой пользователь, следуя описанным шагам.

Диапазон измерения: 70 mm х 350 mm х  150 mm

Результаты:

Визуализация 3D данных: Сканер обеспечивает трехмерный обзор стопы. Обзор может вращаться и регулироваться для достижения лучшей визуализации.

Выходные результаты могут экспортироваться в различные форматы (главным образом,OBJ и STL и, если разрешено лицензией, а также другие по запросу пользователя). Эти форматы подходят для пост-обработки средствами программного обеспечения для проектирования шаблонов.
