3D сканеры — это высокоточные устройства, предназначенные для сканирования объектов и создания их трёхмерных моделей. Они идеально подходят для промышленного использования, дизайна и медицине.
Отображение 73–96 из 146
3D сканеры — это устройства с инновационными технологиями для получения моделей в трёхмерном изображении. В результате применения 3D сканирования создаются объекты в цифровом формате с высокой степенью точности всех деталей: формы, оттенков, структуры и текстуры. Оборудование востребовано в промышленности, медицине, строительстве и реверс-инжиниринге.
Что такое 3D сканер и для чего он нужен?
3D сканирование используется в искусстве, медицине, науке и промышленности. С помощью 3D сканеров создаются прототипы культурных памятников для сохранения следующим поколениям, контролируется производство деталей, где необходима высокая точность. Широким спросом пользуются эти устройства в реверс-инжиниринге. Благодаря 3D сканерам фиксируются все важнейшие детали объектов за кратчайший период времени, чего нельзя добиться вручную.
3D сканеры являются электронными стационарными или ручными устройствами. В роли подсветки выступает лампа-вспышка или лазер. Существуют образцы 3D сканеров, сканирующие драгоценные украшения, исторические экспонаты, человеческое лицо с точностью от 10 до 100 мкм.
Области использования 3D сканеров: от медицины до дорожного строительства
3D моделирование решает важные задачи в различных сферах:
- Медицина. Планирование перед операциями, чёткое слежение за состоянием больных, создание предметов одежды и обуви с учётом анатомических особенностей человека. Успешно применяется в протезировании зубов.
- Реверс-инжиниринг. 3D сканеры позволяют создать точную качественную модель и осуществить проект с учётом мельчайших нюансов.
- Промышленность. Используется для проектирования систем, контроля производства и изнашивания деталей. Создаются упаковочные материалы, в точности повторяющие габариты предмета.
- Дизайн и искусство. 3D сканеры используются для реконструкции скульптур, восстановления артефактов, исторических памятников, создания форм новых проектов в искусстве.
- Развлекательная индустрия. Получение анимированных картинок в кинофильмах, мультипликационных фильмах, играх, создание 3D моделей актёров.
- Строительство. Производство точных чертежей металлических конструкций и сооружений, например, железных дорог, мостов, магистралей, дорожного полотна.
Принцип действия 3D сканера: как работает технология стереозрения
В основе работы сканера с 3D опциями лежит стереозрение. Устройство с помощью камер точечно собирает и обрабатывает информацию об объекте, а затем переносит её на ПК. Для сравнения: вычисление происходит благодаря 2 камерам, наподобие работы человеческих глаз. Использование ламп и подсветок помогает достичь максимума точности.
Полученная информация выводится на компьютерное оборудование в 3D изображении. Для лучшей детализации объектов можно выбирать нужное разрешение, области, где требуется высокая точность. Полученные результаты переносятся в общее значение координатной системы и создаётся трёхмерная модель. 3D сканирование — это и есть цепочка от задавания параметров объекта до произведения полноценного предмета.
Классификация 3D сканеров: контактные и бесконтактные устройства
Оборудование для 3D сканирования подразделяется на 2 вида: бесконтактное и контактное.
Контактные устройства узнают информацию об объекте с помощью высокочувствительного щупа. При этом нет необходимости в дополнительном освещении, а детализация обладает высокой точностью. Но такие 3D сканеры работают медленно и не подходят для исследования хрупких образцов.
Работа бесконтактных устройств основана на излучении (рентген, ультразвук, световые волны). Они подразделяются на пассивные и активные. В основе работы пассивных лежат облака точек или набор срезов в 2D формате.
Типы активных 3D сканеров
Активные бесконтактные 3D сканеры бывают:
- времяпролётные (Time-of-Flight);
- триангуляционные;
- ручные лазерные;
- коноскопической голографии;
- с технологиями структурированного и модулированного света.
Лазерная и оптическая 3D технологии: сравнение преимуществ
Самые распространённые технологии сканеров — лазерная и оптическая. У каждой есть свои особенности, которые важно учитывать при выборе оборудования.
| Параметр | Лазерная технология | Оптическая технология (структурированный свет) |
|---|---|---|
| Принцип работы | Основана на действии лазера: в определённые точки сканируемого объекта наносятся светоотражающие маркеры. | Сканируют предметы, проецируя на него линии, формирующие узор. Данные о предмете заложены в искажённых формах трёхмерной картинки. |
| Преимущества | Высокая точность сканирования. Используются для статичных объектов. | Более универсальны. Сканируют движущиеся объекты. Высокая скорость работы. Нет необходимости наносить маркеры. |
| Недостатки | Невозможно отсканировать объект в движении. | Уступают по точности лазерным. Не могут сканировать предметы с блестящими и зеркальными поверхностями. |
Ассортимент интернет-магазина 3DMALL: RangeVision, Volumetechnology, Artec
На сайте 3DMALL представлен широкий выбор оборудования для 3D сканирования. Рекомендуем присмотреться к продукции от компании RangeVision. Образцы различны по типу проекторов и разрешению камер, входящих в комплектацию. Благодаря структурированной подсветке, трёхмерные модели получаются с абсолютной точностью и с прорисовкой всех нюансов. Гибкость 3D-сканеров позволяет работать с различными габаритами предметов: от 3 см до 1 м. Оптимизация полученных моделей происходит с помощью ПО сшивками элементов, выравниванием, заполнением пустых пространств.
Отличными характеристиками обладают устройства бренда Volumetechnology: гибкость настроек, высокая детализация, работа с объектами от 5 до 150 см. Сшивка элементов происходит за счёт маркеров, по индивидуальным параметрам или благодаря поворотному столику.

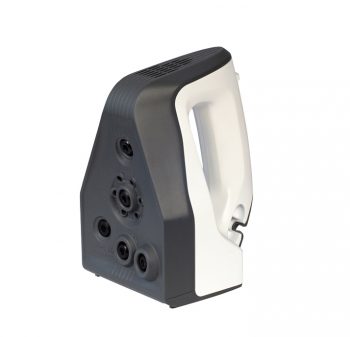

Сравнение популярных моделей Artec Eva и Artec Spider
Ниже приведены технические особенности ещё одного известного бренда Artec, купить который можно на нашем сайте:
| Характеристика | Artec Eva | Artec Spider |
|---|---|---|
| Рабочее расстояние | 0,4 – 1,0 м | 0,17 – 0,3 м |
| Угловое поле зрения | 30° / 21° | 30° / 21° |
| Время экспонирования | 0,00002 с | 0,00005 с |
| Скорость сбора данных | До 2 млн точ./сек | До 1 млн точ./сек |
| Источник света (не лазер) | Лампа-вспышка | Синий диод |
Преимущества покупки 3D сканеров в 3DMALL
На нашем портале найдутся альтернативные варианты 3D сканеров для любого предназначения по приемлемым ценам. Оставьте заявку по телефону или электронной почте. В Москве возможен самовывоз товара.
Приобретая 3D сканер, наши клиенты получают приборы с особыми характеристиками:
- Точной оцифровкой. Оборудование обладает чувствительностью к мелким элементам, способностью к сохранению масштабов и расстояния.
- Мобильностью. Предметы сканируются с различного местоположения и ракурсов благодаря надёжным креплениям.
- Оперативностью. Моделирование происходит в кратчайшие сроки.
- Безопасностью. Бесконтактное измерение позволяет сканировать предмет без его возможной деформации и без причинения вреда человеческому организму.
Как выбрать 3D сканер: рекомендации для бизнеса и производства
При выборе оборудования обратите внимание на тип сканирования (лазерное или оптическое), максимальную точность (мкм), скорость захвата данных и совместимость с ПО. Для реверс-инжиниринга и контроля качества оптимальны модели с высокой детализацией — Artec Spider или решения RangeVision. Для архитектуры и крупных объектов лучше подойдут времяпролётные или ручные лазерные 3D сканеры.
Благодаря 3D сканерам вы сможете ускорить прототипирование, сократить процент брака и создать цифровые копии сложных деталей с минимальными затратами времени. Оставьте заявку на сайте 3DMALL, чтобы получить консультацию инженера по выбору 3D оборудования.
